Planung
So planen Sie Ihren Zaun
Bevor Sie sich einen Vorgartenzaun oder einen Sichtschutz aussuchen und konfigurieren, geben wir Ihnen hier unsere Expertise für das Gelingen Ihres Zaunes weiter.
Los geht's
Hier zeigen wir Ihnen Schritt für Schritt, welche Aufgaben erforderlich sind, um einen Zaun oder Sichtschutz akkurat zu planen.
1. Schritt: Das Aufmaß
Hier legen Sie fest, wie Ihr Zaun verlaufen soll und bestimmen die genauen Maße.
2. Schritt: Die Maße
Die genauen Maße zu ermitteln ist zwar nicht besonders schwer, jedoch zeigen wir Ihnen hier ein paar Tricks und Kniffe, die Sie beachten sollten.
3. Schritt: Die Stückliste
Nach der Feldaufteilung und Bemaßung folgt die Ableitung der Stückliste. Das ist viel einfacher, als es klingt und unser Online-Shop unterstützt Sie dabei, da wir schon viele Komponenten zu konfigurierbaren Sets gebündelt haben.
4. Schritt: Online konfigurieren
Ihre Stückliste können Sie nun in unseren Online-Shop übertragen. Länge, Höhe, Farbe, Form sind bei unseren Zäunen auf den Produktseiten konfigurierbar.
Wählen Sie Ihre Wunschprodukte entsprechend Ihrer Stückliste aus und legen diese in den Warenkorb.
I. Das Aufmaß
Schritt 0: Vorbereitung
Für ein gutes Aufmaß bieten sich folgende Hilfsmittel an:
1. Bauschnur und Pflöcke um Zaunverlauf abzustecken
2. Din A4-Block mit kariertem Papier
3. Bleistift
4. Radiergummi
5. Maßband mit der Länge 30m und 5m
6. Wasserwaage
7. Ein guter Freund/Freundin, der/die Sie beim Aufmaß unterstützt
Optional:
I. Handlaser-Messgerät (Genauigkeit prüfen!)
II. Meterstab / Zollstock
III. Nivelliergerät bei schwierigem Gelände
IV. Oder ein Fachmann, der Ihnen die Arbeit abnimmt

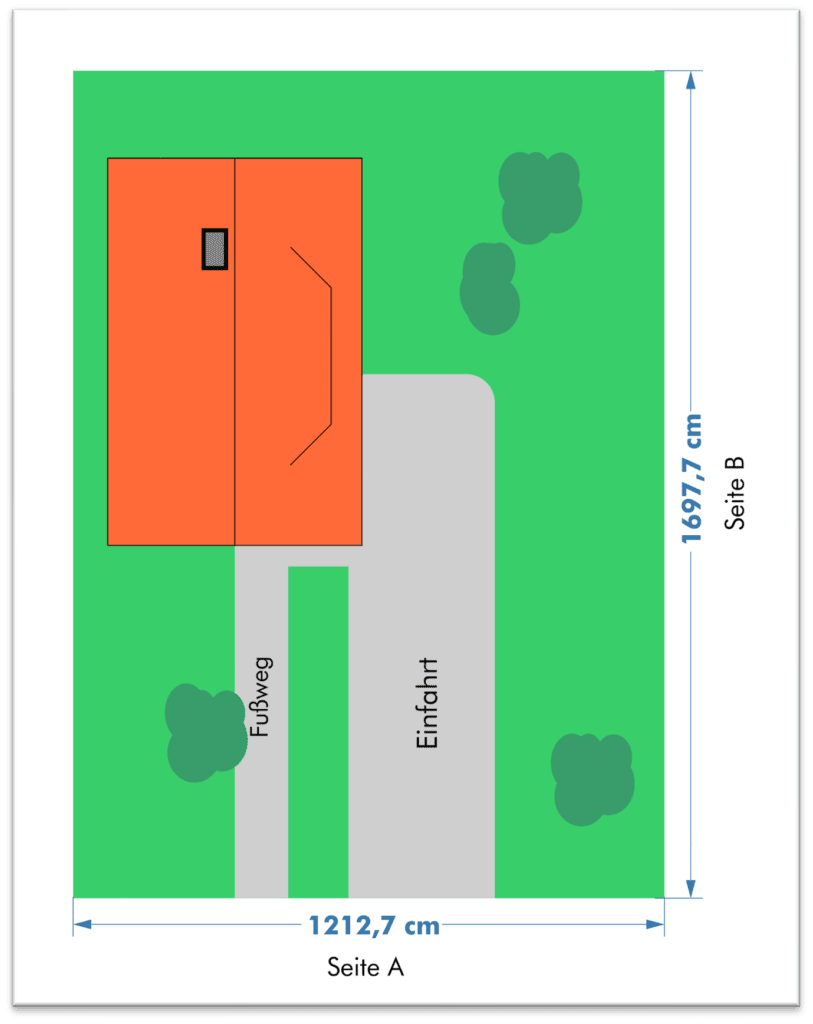

Schritt 1: Gesamtlängen bestimmen
Legen Sie fest in welchen Bereich der Zaun gesetzt werden soll und definieren Sie die Anfangs-, End- und Eckpunkte.
Hier im Beispiel soll der Zaun auf zwei Grenzabschnitten gesetzt werden: Seite A (Straßenseite) und Seite B (rechte Grundstücksgrenze).
Seite A misst eine Länge von 1212,7 cm bzw. 12,12 m.
Seite B misst 1697,7 cm bzw. 16,97 m.
Für einen Holzzaun sollte das Maß auf einer solchen Länge mit einer Toleranz von +/- 2 cm gemessen werden.
Für Stahl- oder Aluminiumzäune sind nachträgliche Anpassungen kaum möglich. Daher muss hier so genau wie möglich gemessen werden.
Hinweis: Informieren Sie sich bei Ihrer Kreis- oder Stadtverwaltung nach der geltenden Bauordnung bzw. dem Bebauungsplan für Ihre Wohnsiedlung. In der Regel ist dort festgelegt, wer für die Einfriedung welcher Grenze zuständig ist. In Niedersachsen ist man grundsätzlich für die Einfriedung der Frontseite und der Grenze zum rechten Nachbarn verantwortlich, wie hier in der Abbildung. Je nach Gemeinde und Grundstück kann es hier zu Abweichungen kommen.

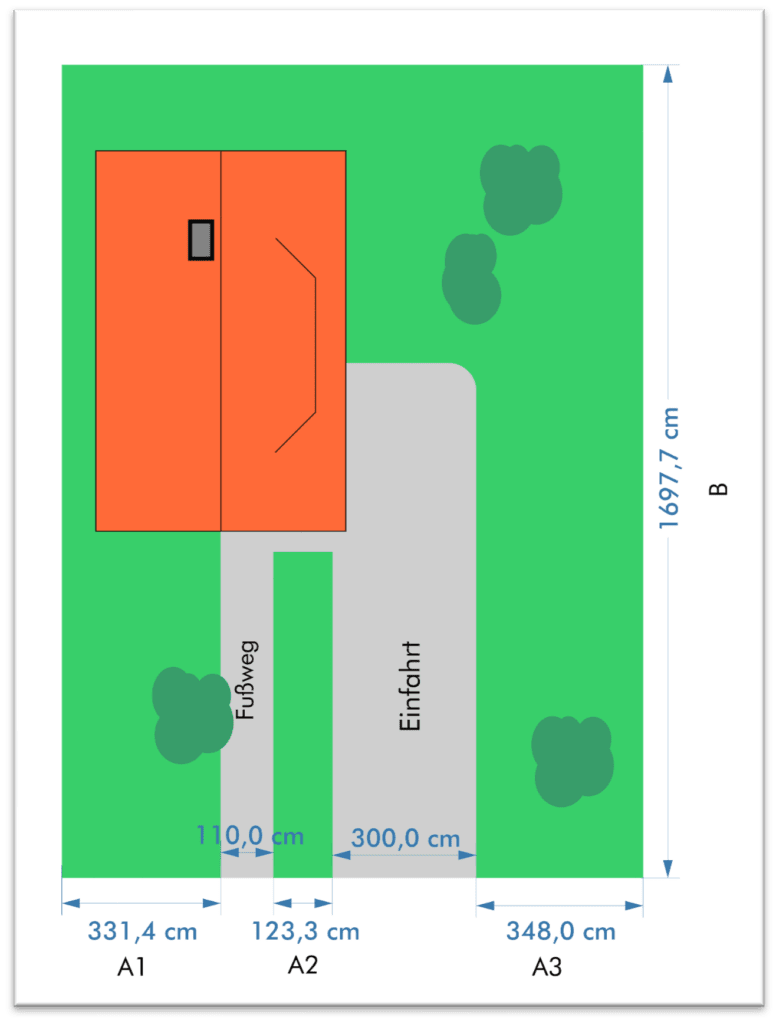

Schritt 2: Zaunabschnitte bestimmen und messen
Wenn Pforten oder Tore den Zaunverlauf unterbrechen, ergeben sich einzelne Zaunabschnitte, deren Maße ermittelt werden müssen.
Die Breite des Fußwegs und der Einfahrt sind in diesem Beispiel durch die Pflasterung vorgegeben:
Fußweg: 110 cm
Einfahrt: 300 cm
Daher ergeben sich für die Seite A drei neue Teilabschnitte neben und zwischen den Toren:
A1: 331,4 cm
A2: 123,3 cm
A3: 348,0 cm
Kontrollieren Sie gelegentlich, ob die Summe der Einzelmaße auch wieder die Gesamtmaße ergeben.
A1 + Fußweg + A2 + Einfahrt + A3 = A
331,4 + 110,0 + 123,3 + 300,0 + 348,0 = 1212,7 P
Schritt 3: Tore zuerst
Die Breite des Fußweges sind nun ermittelt (110 cm) und die der Einfahrt ebenfalls (300 cm).
Hierbei handelt es sich um lichte Maße. Das „lichte Maß“ bezeichnet das Maß zwischen den Pfosten. Die Pfosten sind dabei nicht mit eingerechnet.
Bei unseren Holzzäunen beträgt die Pfostenstärke für Tore üblicherweise 12 cm. Zu dem lichten Maß des Tores muss also noch die Pfostenstärke für beide Pfosten (links & rechts) hinzugerechnet werden.
Fußweg: lichtes Tormaß = 110 cm
Maß inkl. Pfosten = 110 + 12 + 12 = 134 cm
Einfahrt: lichtes Tormaß = 300 cm
Maß inkl. Pfosten = 300 + 12 + 12 = 324 cm

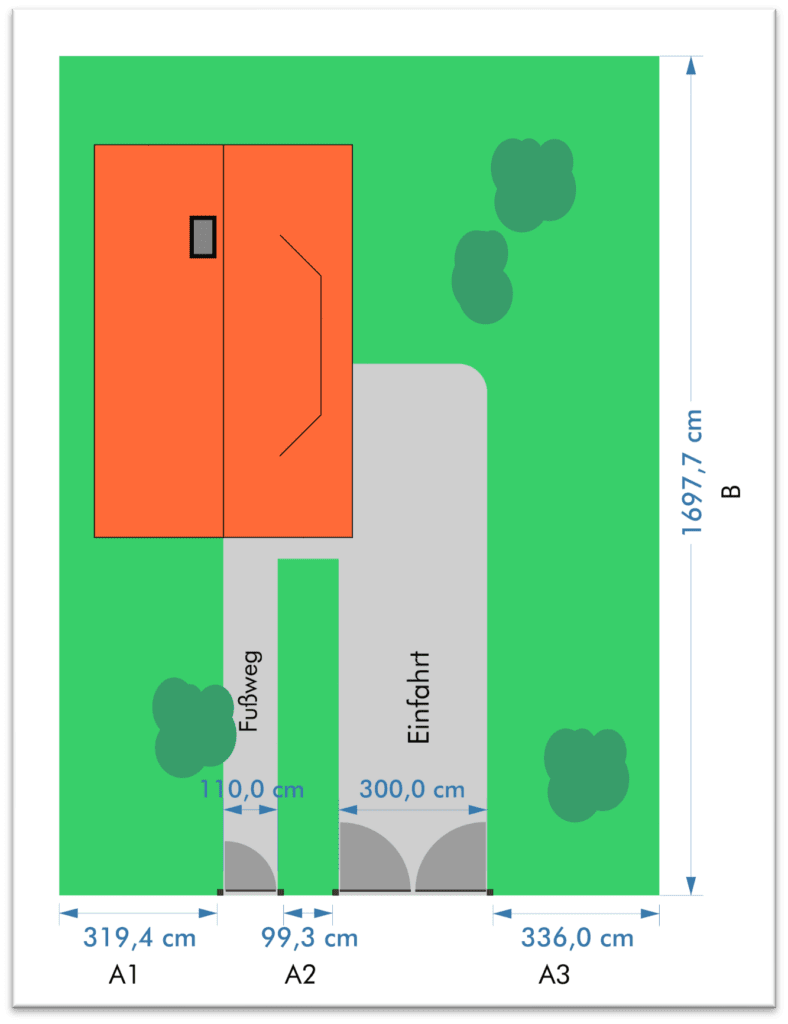

Die Tormaße sind damit festgelegt. Die Maße für die Abschnitte A1, A2 und A3 müssen noch mal um die jeweiligen Maße der Torpfosten korrigiert werden:
A1 = 331,4 – 12 = 319,4 cm
A2 = 123,3 – 12 – 12 = 99,3 cm
A3 = 348,0 – 12 =336,0 cm
4x Pfosten à 12 cm = 48 cm
319,4+12+110+12+99,3+12+300+12+336= 1212,7 cm

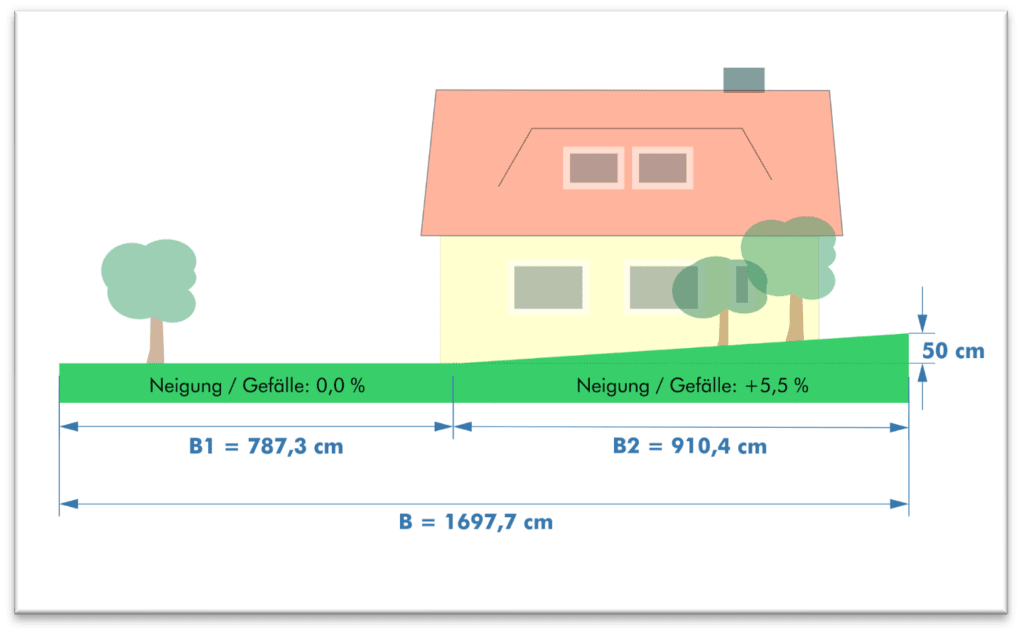

Schritt 4: Gefälle ermitteln
Wenn das Gelände eines Abschnitts ein Gefälle aufweist, können wir den Zaun an dieses Gefälle anpassen, in dem wir die Zaunfelder „auf Neigung“ produzieren.
Unterteilen Sie dafür den Zaunverlauf in die Abschnitte mit unterschiedlicher Neigung (Gefälle) und messen Sie die Länge der Abschnitte. Im Bild rechts: Abschnitt B1 hat eine Länge von 787,3 cm und kein Gefälle. Abschnitt B2 hat eine Länge von 910,4 cm und ein Gefälle von +5,5 %. D.h. das Gelände steigt um +5,5 % an.
Ermitteln Sie die Neigung in Prozent (Achtung: nicht in Grad!).
Die prozentuale Neigung ermitteln Sie, in dem Sie die Höhendifferenz durch die Länge teilen:
Beispiel: Abschnitt B2 steigt auf einer Länge von 910,4 cm um eine Höhe von 50 cm.
50 cm / 910,4 cm = 0,055 ≙ +5,5 %

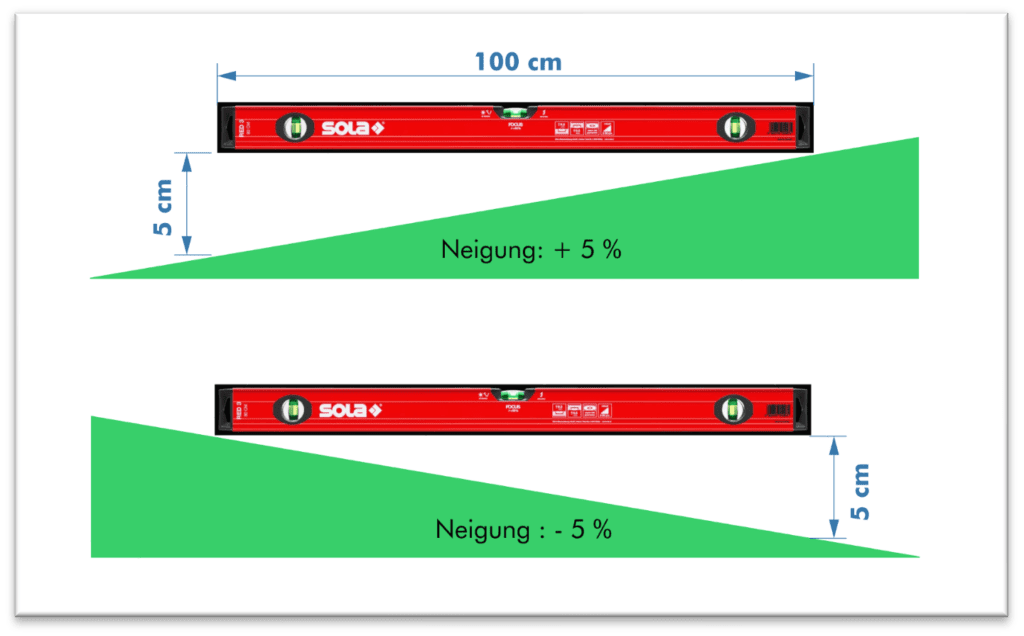

Wenn das Gelände gleichmäßig steigt, können Sie die Neigung bspw. mit einer Wasserwaage an verschiedenen Punkten messen. Auf einer Seite liegt die Wasserwaage auf dem Boden auf, dann richten Sie die Wasserwaage waagerecht aus und messen den Abstand zum Boden auf der anderen Seite. Hier: 5 cm / 100 cm = 0,05 ≙ 5 %
Schritt 5: Aufmaß abgeschlossen
Sehr gut! Wenn Sie uns eine gut lesbare Handskizze mit den ermittelten Maßen zusenden, können wir Ihnen auf der Basis schon ein sehr genaues Angebot erstellen.
Wenn Sie einen Schritt weiter gehen möchten, ermitteln Sie als nächstes die Feldmaße und konfigurieren sich Ihren Zaun anhand der ermittelten Stückliste in unserem Webshop.
Wie das geht, zeigen wir Ihnen im nachfolgenden Tutorial „Die Feldmaße ermitteln“.
II. Die Maße der Zaunfelder ermitteln
Der Vorteil eines KRECH-Zauns ist die gleichmäßige Feldaufteilung. Bei den von uns produzierten Produkten gibt es kein Standardmaß. Es gibt ja auch keine Standardgrundstücke. Wir passen uns Ihren Bedürfnissen an.
Vorbereitung
Das Aufmaß ist erfolgt. Sie kennen die Längen der einzelnen Zaunabschnitte und ggf. auch das Gefälle der jeweiligen Abschnitte.
Tore können Sie schon in Ihre Skizze einzeichnen. Welche Pfostengröße zum jeweiligen Tormaß gehört, finden Sie auf unserer Produktseite des jeweiligen Tors.
Los geht’s mit der Ermittlung der passenden Zaunfeldmaße. Wichtig: Aus logistischen, produktionstechnischen und statischen Gründen empfehlen wir Ihnen die Zaunfeldgrößen, die in unserem Konfigurator als Maximalmaß angegeben sind, nicht zu überschreiten. Falls dies aufgrund der Gegebenheiten im Einzelfall erforderlich sein sollte, halten Sie zuvor bitte Rücksprache mit uns.
Los geht’s mit der Ermittlung der passenden Zaunfeldmaße. Wichtig: Aus logistischen, produktionstechnischen und statischen Gründen empfehlen wir Ihnen die Zaunfeldgrößen, die in unserem Konfigurator als Maximalmaß angegeben sind, nicht zu überschreiten. Falls dies aufgrund der Gegebenheiten im Einzelfall erforderlich sein sollte, halten Sie zuvor bitte Rücksprache mit uns.
Schritt 1: Abschnitt für Abschnitt
Welchen Pfosten muss ich einplanen?
Für unsere Holzzäune beträgt die Breite eines Pfostens ca. 9 cm. Bei Aluminiumzäunen ebenfalls. Bei Schmuckzäunen gibt es mehrere Größen zur Auswahl.
Die Pfostenstärke beträgt in unserem Beispiel 9,0 cm.

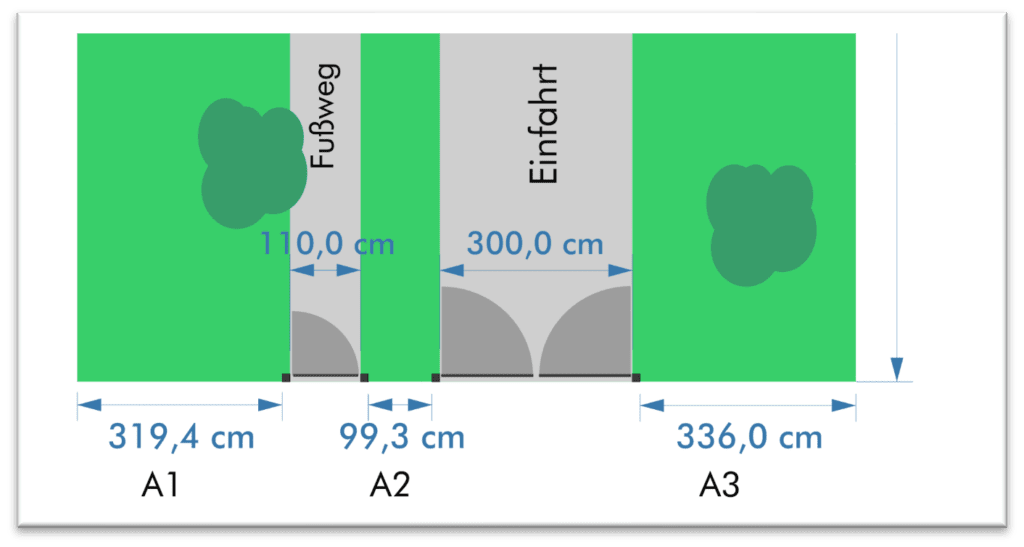

Besonderheit: Im Abschnitt A1 kann ich den Zaun rechts an den Torpfosten anschließen. Ganz rechts brauche ich also keinen Pfosten mehr!
Das Maß von der linken unteren Ecke des Grundstücks bis zum ersten Torpfosten beträgt 319,4 cm. Ein Einzelfeld sollte die Länge von 240 cm nicht überschreiten. D.h. wir brauchen mindestens 2 Zaunfelder für diesen Abschnitt. 2 Zaunfelder benötigen einen Anfangspfosten, einen Mittelpfosten und einen Endpfosten. Der Endposten ist hier schon vorhanden (Torpfosten). D.h. 2 Pfosten muss ich im Abschnitt A1 noch zusätzlich einplanen (2 x Posten = 2 x 9 cm = 18 cm).
Die Pfostenstärke der zwei benötigen Pfosten ziehen Sie von der Länge A1 ab: 319,4 – 18 = 301,4 cm
Für eine gleichmäßige Feldaufteilung teilen Sie diese Differenz durch die Anzahl der Zaunfelder (2 St.): 301,4 cm ÷ 2 St. = 150,7 cm/St.
D.h. Sie benötigen zwei Zaunfelder mit dem lichten Maß von 150,7 cm
A1: 2 x Pfosten; 2 x Zaunfelder à 150,7 cm
Prüfung: 9 cm + 150,7 + 9 cm + 150,7 = 319,4 cm
Abschnitt A2
Bei Abschnitt A2 handelt es sich nur um ein kurzes Stück zwischen zwei aufeinanderfolgenden Torpfosten. Das lichte Maß beträgt 99,3 cm. Hier ist keine weitere Zaunfeldaufteilung mehr erforderlich. Das Maß für ein passendes Zaunfeld beträgt 99,3 cm.
A2: 1 x Zaunfeld à 99,3 cm
Abschnitt A3
Bei Abschnitt A3 kann analog zu Abschnitt A1 vorgegangen werden. Wir schließen mit dem Zaun links am Torpfosten an und führen ihn bis zur unteren rechten Ecke des Grundstücks.
336,0 cm sind zu lang für ein Zaunfeld. Es wird also zwei Felder geben. Hierfür sind auch wieder zwei zusätzliche Pfosten erforderlich.
Rechnung: (Länge A3 – Pfosten 1 – Pfosten 2) ÷ 2 St. = Feldmaß
(336,0 – 9 – 9) ÷ 2 = 318 ÷ 2 = 159 cm/St.
A3: 2 x Pfosten; 2 x Zaunfelder à 159,0 cm

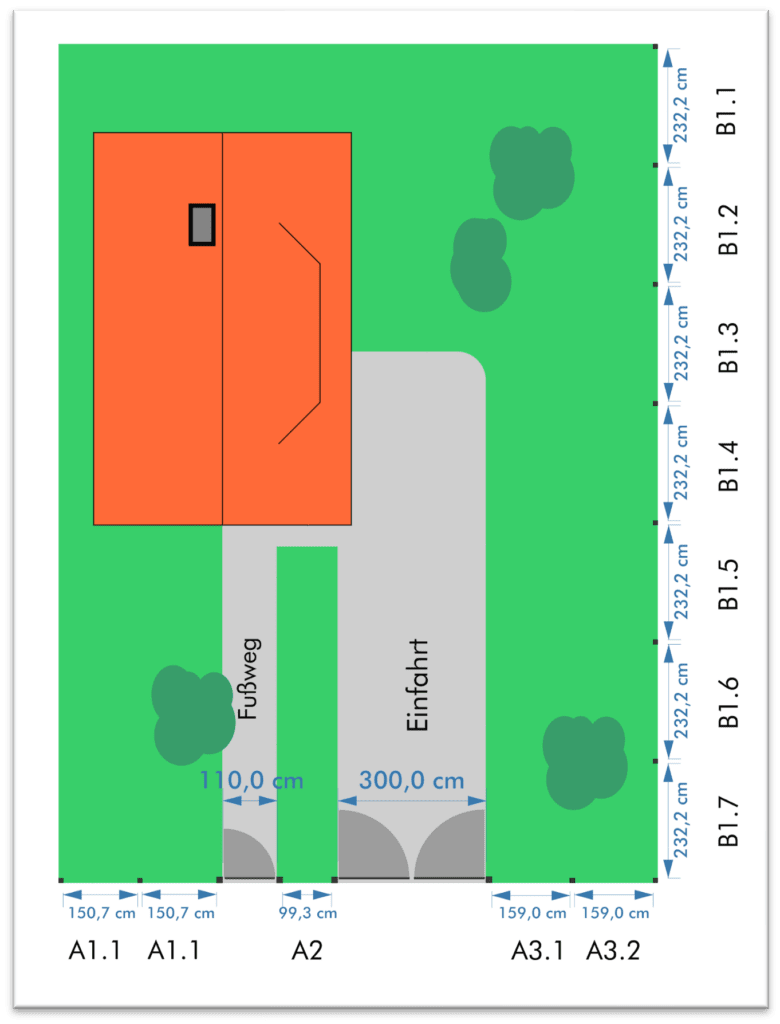

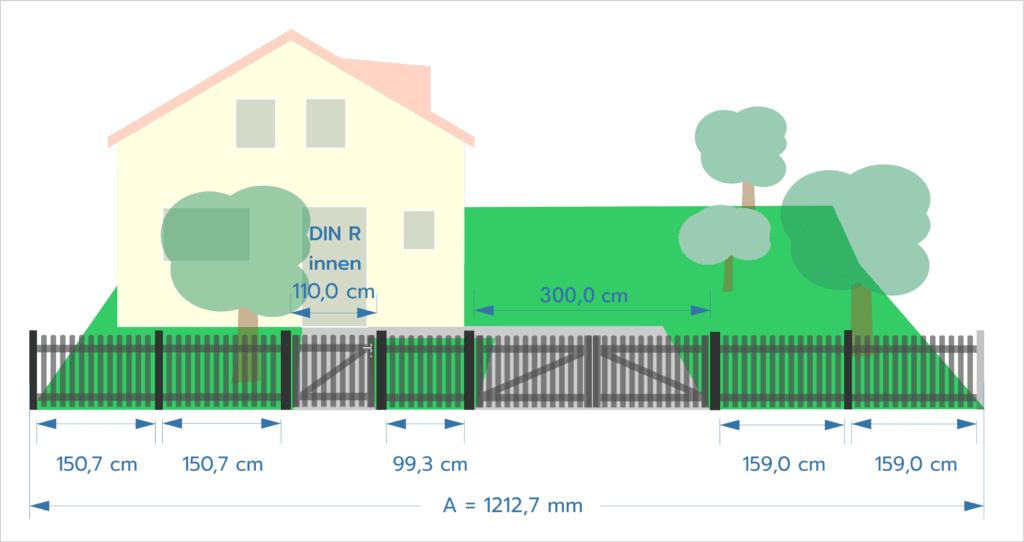

Für den unteren Zaunabschnitt (A) ergibt sich folgender Materialbedarf:
A1: 2 St. Pfosten-Sets; 2 St. Zaunfeld à 150,7 cm
A2: 1 St. Zaunfeld à 99,3 cm
A3: 2 St. Pfosten + Zubehör; 2 St. Zaunfeld à 159,0 cm
Abschnitt B
Die Länge von Abschnitt B beträgt 1697,7 cm.
Um den Bedarf an Pfosten möglich niedrig zu halten, versuchen Sie eine Feldlänge von 200 bis maximal 240 cm zu erreichen.
Eine Überschlagsrechnung ergibt: 1697,7 ÷ 7 = 242,5 cm. Da noch mindestens 9 cm für je einen Pfosten abzogen werden müssen, wird die Feldlänge bei einer Anzahl von 7 Zaunfelder für diesen Abschnitt unter 240 cm liegen.
7 Zaunfelder benötigen 1 Anfangspfosten, 1 Endpfosten und 6 Mittelpfosten. Also insgesamt 8 Pfosten. Die Gesamtbreite der Pfosten ziehen Sie von der Länge des Abschnitts B ab:
1697,7 – (8 x 9 cm) = 1697,7 – 72 = 1625,7 cm
Für die gleichmäßige Feldaufteilung Sie diese Netto-Länge durch die Anzahl der Zaunfelder:
1625,7 ÷ 7 = 232,2 cm
Für Abschnitt B benötigen Sie 7 Zaunfelder mit der jeweiligen Länge von 232,2 cm.
Schritt 2: Abschnitte mit Gefälle / Neigung
Weist ein Teilabschnitt ein Gefälle im Geländer auf, betrachten Sie diesen Abschnitt separat und planen Sie einen Pfosten genau zwischen zwei Abschnitten mit unterschiedlichem Gefälle ein.

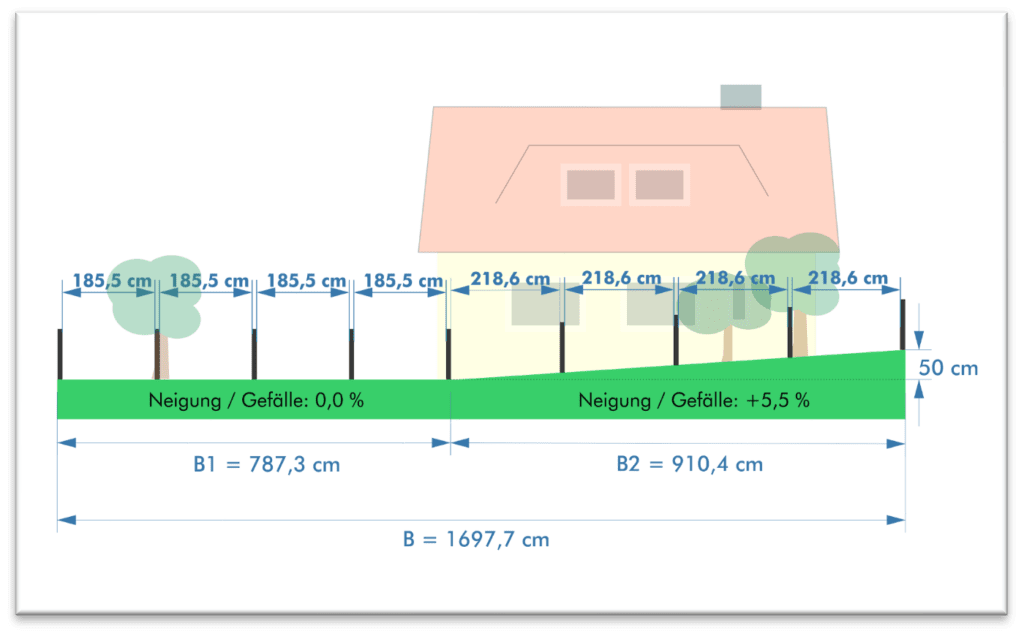

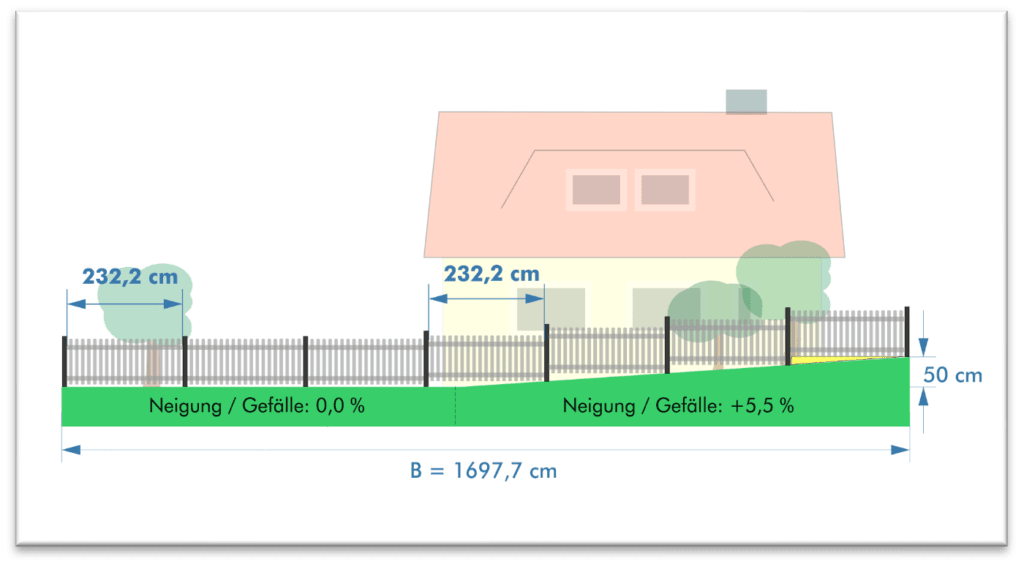

Das obere Bild zeigt, dass Abschnitt B zu beginn waagerecht verläuft und im späteren Verlauf beginnt zu steigen.
Ab dem Punkt, wo das Gelände ansteigt, beginnt ein neuer Abschnitt.
Berechnen Sie die Feldmaße für die jeweiligen Teilabschnitte separat. Es werden sich evtl. für Abschnitt B1 andere Feldmaße ergeben, als für Abschnitt B2.
Wie Sie das Gefälle bzw. die Neigung ermitteln, wird in dem Tutorial I „Das Aufmaß“ beschrieben.

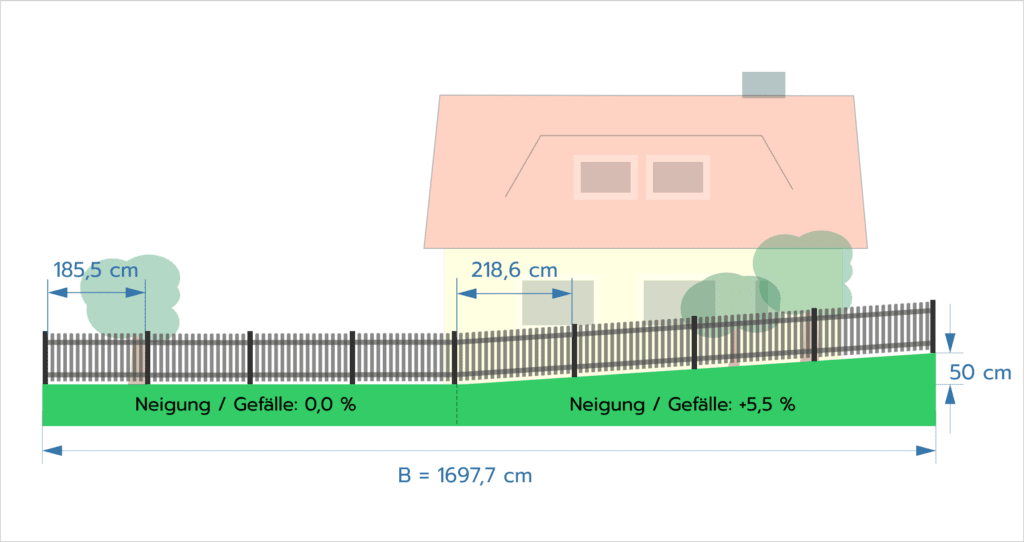

Für den Abschnitt mit anderer Neigung werden die Zaunfelder in dem passenden Feldmaß und auf Neigung gefertigt.
Zaunfelder auf Neigung verlaufen mit Ihrer Unterkante parallel zum Boden (vgl. Parallelogramm). Der Luftspalt unter dem Zaun bleibt gleichmäßig klein (ideal ca. 5 cm).
Wenn die nötigen Hilfsmittel zur Ermittlung des Gefälles nicht vorhanden sind oder sich das Gefälle mehrfach ändert, kann auch die gleichmäßige Feldaufteilung über den gesamten Abschnitt hinweg beibehalten werden. Die Zaunfelder werden dann nicht auf Neigung gefertigt, sondern versetzt montiert (s. unteres Bild).
Zwar ergibt sich damit auf einer Seite ein etwas größerer Luftspalt unter dem Zaun (hier ca. 12,7 cm), dafür behalten Sie eine gleichmäßige Feldaufteilung.
Hinweis: Wenn die Zaunfelder stufenartig mit dem Gefälle versetzt montiert werden, benötigen Sie für den Abschnitt längere Pfosten. In diesem Fall sollten die Pfosten mindestens 12,7 cm länger sein als bei waagerechtem Verlauf.
Stufenhöhe bzw. Versatz errechnet sich wie folgt: 232 cm x 5,5% = 12,7 cm
Zusammenfassung: Jetzt ist die meiste Arbeit schon getan. Anhand des Aufmaßes und der gewünschten Feldaufteilung können Sie im nächsten Schritt Ihre Stückliste ableiten. Das wird Ihr “Einkaufszettel”.
III. Die Stückliste
Die Stückliste wird die Einkaufsliste für den Online-Shop. Anhand des Aufmaßes und der ermittelten Zaunfeldmaße, können Sie für jeden Abschnitt ableiten, wie viele Pfosten-Sets, Zaunfelder (Zaunelemente) und Pforten bzw. Tore Sie brauchen. Hilfreich ist hier wieder eine Skizze, von der Sie die benötigen Mengen einfach abzählen können. Eine Draufsicht reicht dafür meistens aus.
Beispielhaft für den Abschnitt A sieht das wie folgt aus:
Stückliste:
- 1x Pforte inkl. Pfosten, H=90cm, lichtes Maß zwischen den Pfosten = 110cm
- 1x Doppeltor inkl. Pfosten, H=90cm, lichtes Maß zwischen den Pfosten = 300 cm
- 3x Zaunpfosten-Sets zum Einbetonieren 9×9 cm, L=100 cm
- 2x Zaunfeld H=90cm, L=150,7cm
- 1x Zaunfeld H=90cm, L=99,3cm
- 2x Zaunfeld H=90cm, L=159,0cm
Den äußersten rechten Pfosten berücksichtigen wir in der Stückliste des Abschnitts B.
IV. Die Konfiguration
Die Stückliste kann jetzt artikelweise über die entsprechenden Rubriken im Shop eingekauft werden.
Es werden z.B. zwei Zaunfelder in der Höhe 90cm und Breite 150,7 cm benötigt.
Tipp: Bestellen Sie Holzzaun-Elemente ein paar Millimeter kürzer als das errechnete lichte Maß. Dann hat das Holz platz sich bei Feuchtigkeit etwas auszudehnen. Bspw. 149,7 statt 150,7 mm. Bei Schmuck- und Aluminiumzäunen ist das nicht erforderlich.
Unter der Rubik Zäune > Holzzäune > Typ BORKUM kann ich nun den Zaun Borkum in der gewünschten Länge und Höhe und weiteren Optionen konfigurieren und in meinen Warenkorb legen.
